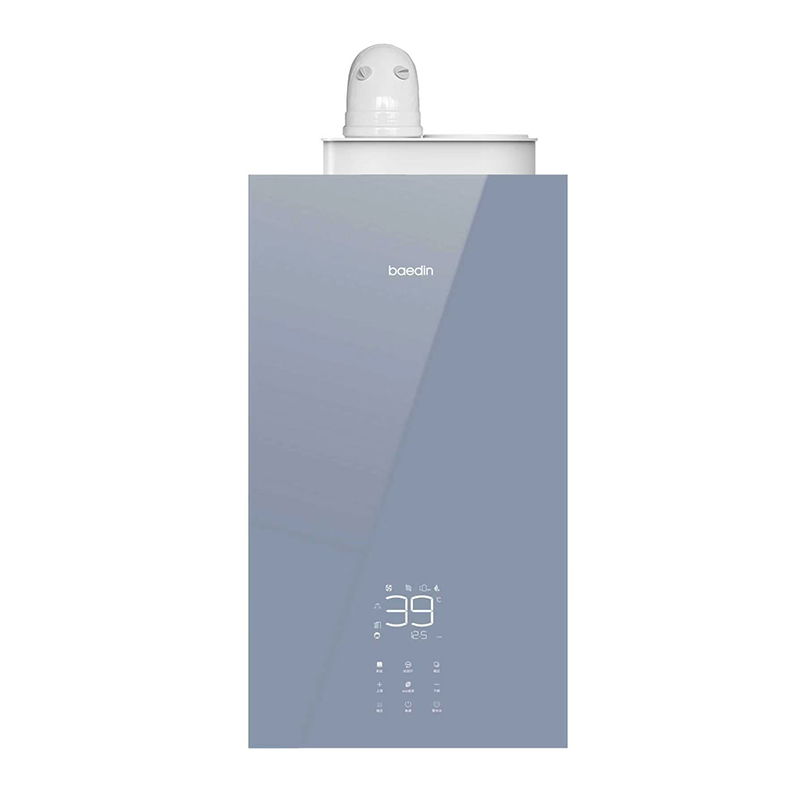

大気二重熱交換器復水ボイラー

総発熱量のみを利用する従来のボイラーとは異なり、この二重熱交換器凝縮ボイラーは正味発熱量計算システムを採用しています。二段熱交換構造により、燃焼排ガス中の水蒸気潜熱を完全回収し、燃焼・凝縮過程で発生する気化潜熱を再利用し、熱効率限界100％を突破します。
暖房システムの戻り水の温度が凝縮効率の決定要因となります。二重熱交換器の熱回収の利点を最大限に発揮するには、戻り水の温度を露点 50°C 未満に維持する必要があります。オプションの室外温度センサーにより連動温度調整を実現し、戻り水温度を安定して低く保ち、長時間の高効率運転を実現します。

該当するシナリオと主要な競争上の利点

このデュアル熱交換器凝縮ユニットは、従来の鋳鉄/鋼製ラジエーターと低温床暖房システムという 2 つの主流の屋内暖房端末と互換性があります。床暖房との併用で最高の省エネ効果を発揮し、家庭用・業務用のガス消費量を最大30％削減します。その核となる競争力は、デュアル熱交換器の高効率熱交換、統合された凝縮温水技術、および広範囲の無段階電力調整にあります。
中国および国際的な排出基準に準拠したグリーン低炭素暖房装置として分類されており、排ガスの排出温度を下げて無効な熱損失を削減します。窒素酸化物の排出量を 80%、一酸化炭素の排出量を 90% 削減します。中国のデュアルカーボン戦略的レイアウトに根ざした Baedin は、ユーザーの二酸化炭素排出量を削減し、大気環境を保護するために低炭素暖房機器を最適化しています。

構造設計と性能パラメータ

ドイツの製造基準に従って設計され、輸入されたコアコンポーネントを備えた二重熱交換器ボイラーは、加熱および温水機能を統合します。さまざまな地域の建物に適合するように、20KW から 40KW までの 6 つの電力グレードをカバーしています。 32KW/36KW/40KWモデルにはデュアル循環ポンプを標準装備し、パイプラインの水流量を増加させ、室内の均一な熱分布を実現します。
二重熱交換システムと連携した完全予混合燃焼技術を採用し、このユニットは 109% のピーク熱効率に達し、通常の壁掛けボイラーと比較して 1 日の運転コストを 15% ～ 30% 削減します。内蔵の DC 可変周波数ドライブは、過渡期や低負荷シナリオでの頻繁な起動とシャットダウンを回避し、インテリジェントなガスと電力の節約を実現します。
多点同期温度検出により、温度変動を0.5℃以内に抑え、17±2秒で定温温水を出力します。高速加熱モジュールと高精度センサーの組み合わせにより、安定した家庭用温水を瞬時に提供し、毎日快適に使用できます。

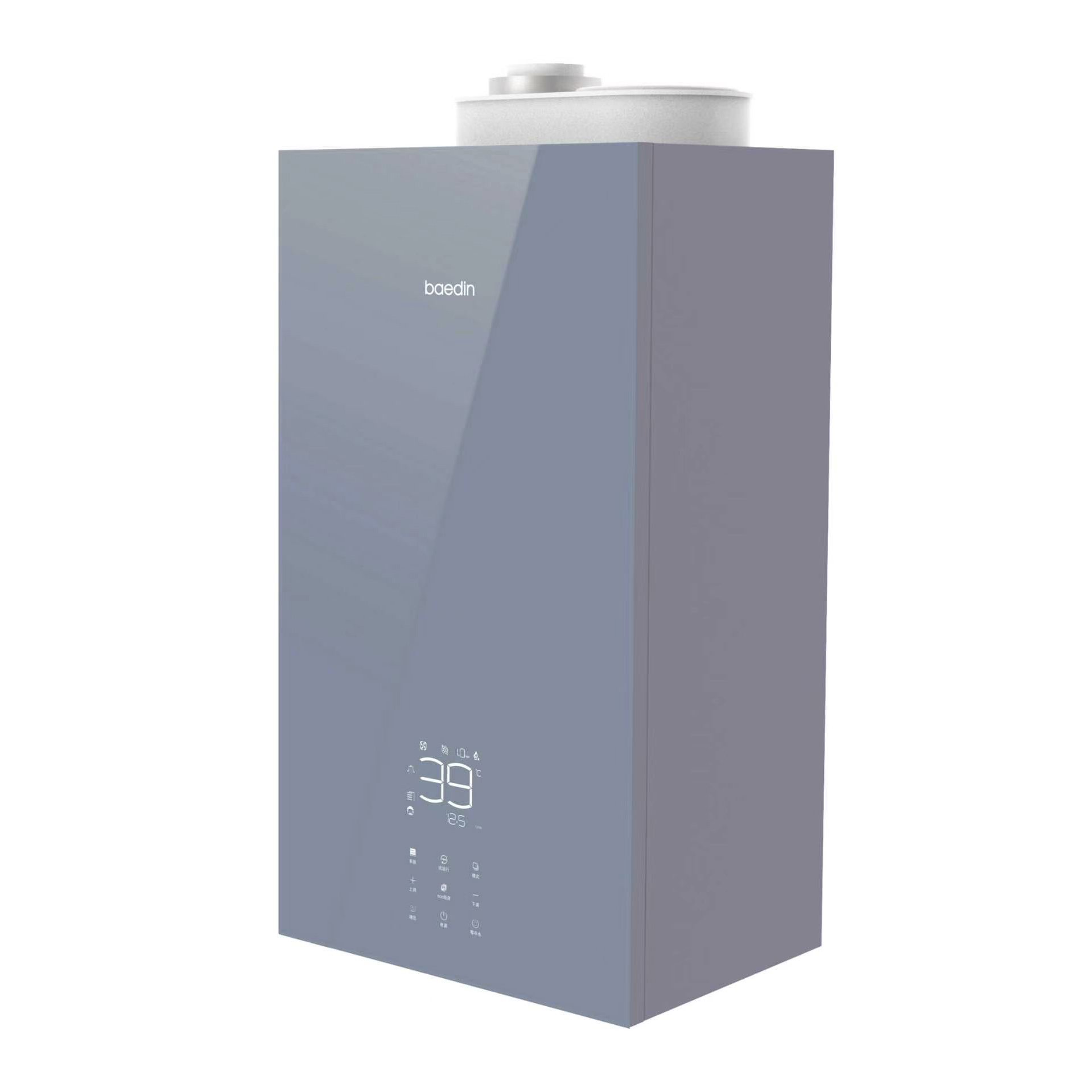

筐体には800℃の耐高温強化ガラスパネルを採用しており、表面に傷がつきにくく、日常のメンテナンスが簡単です。 19cm×17.5cmの大型白色バックライト付きLEDスクリーンには、リアルタイムの動作パラメータと障害プロンプトが直感的に表示されます。オプションの可変速自動循環ポンプは複雑な暖房ループに適応し、別荘や大規模な水需要の多いシナリオでは外部の貯湯タンクとの連携が可能です。

コアコンポーネントと標準構成

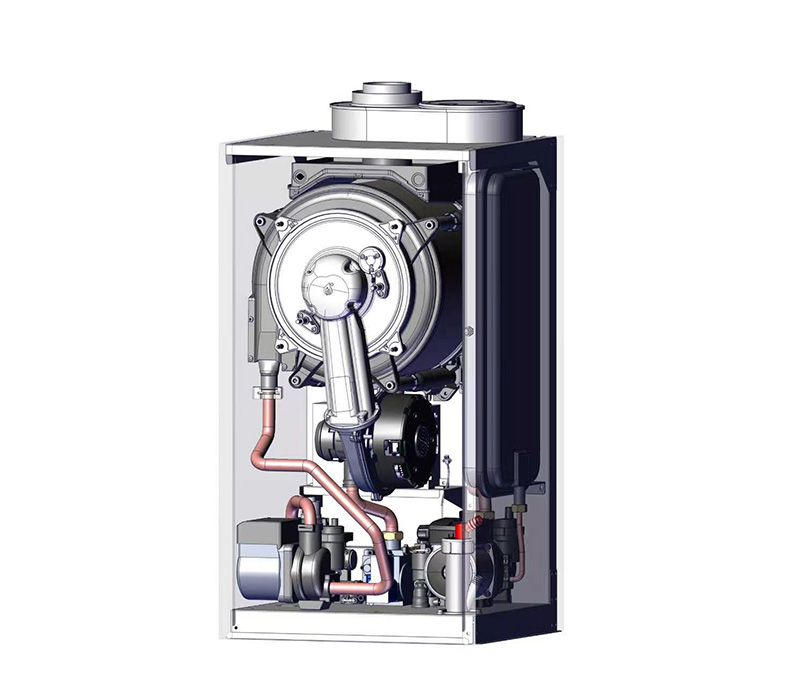

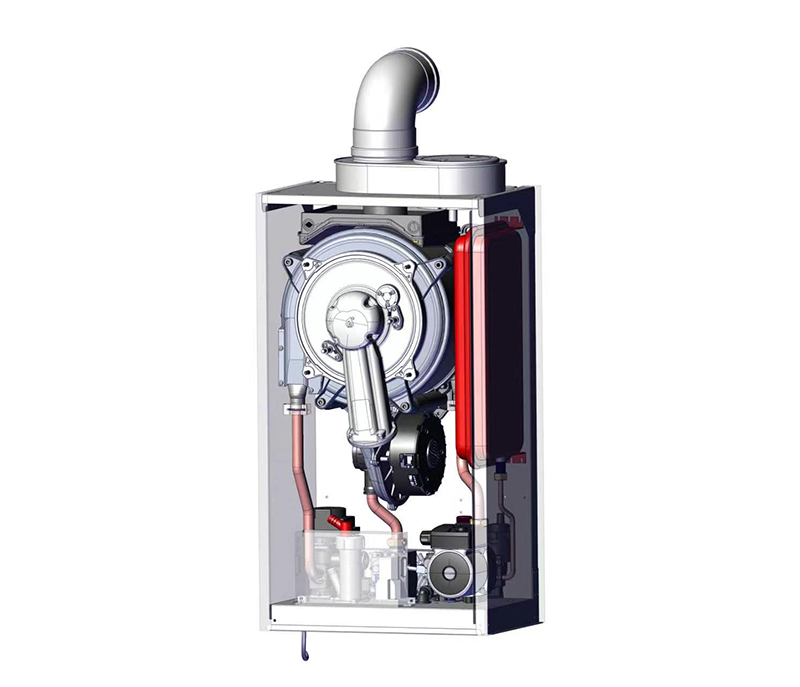

イタリア製のオリジナル一次熱交換器、専用セラミックファイバー予混合バーナー、DC 可変周波数ファン、イタリア製 SIT ガス比例制御バルブなど、主要な輸入コンポーネントが安定した性能と長い耐用年数を保証します。 フルセットの標準構成: 特許取得済みの外部空気浄化フィルター、形状記憶合金の温度に敏感な水路、二次ステンレス鋼プレート熱交換器、加熱システム拡張タンク、オプションの強化ガラス/金属ケーシング、水圧計およびトランスデューサー、3 バー安全リリーフバルブ、手動排水バルブ、および水位感知シーリングアセンブリ。

技術仕様
